ИК-барьер AX-500PLUS (Код: 21677)

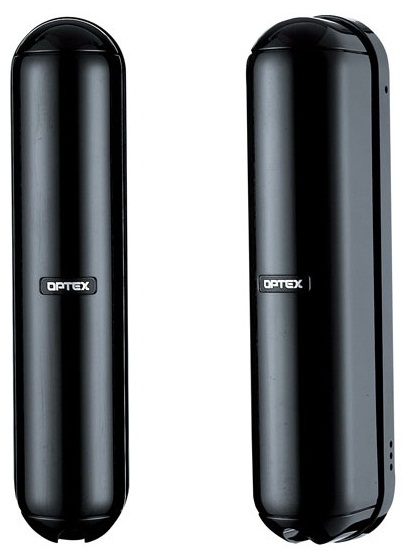

Активные инфракрасный извещатель (ИК лучевые барьеры) OPTEX AX-500PLUS

OPTEX AX-500PLUS – серия активных двухлучевых извещателей средней и большой дальности для внутренней и наружной установки. Извещатели имеют привлекательный дизайн и чрезвычайно просты в установке и обслуживании. Извещатели с двойной синхронизацией лучей и дальностью действия до 150м надежно защищены от возможных ложных срабатываний и являются эффективным средством охраны периметра. Сигнал тревоги генерируется только при одновременной блокировке двух лучей. Первоначальная (грубая) настройка извещателя производится при помощи видоискателя, а затем корректируется по вольтметру. Широкий диапазон питающих напряжений (10.5 / 30 В пост. тока) позволяет интегрировать извещатели серии в новые или уже существующие охранные системы.

ЧТО ТАКОЕ ЛУЧЕВОЙ БАРЬЕР

Активные инфракрасные лучевые барьеры. Такой извещатель состоит из приемника и передатчика. Защищенное исполнение элементов, находящихся в корпусе из термостойкого пластика, позволяет использовать извещатель в экстремальных климатических условиях при наружной установке. Извещатель регистрирует вторжение только при одновременном пересечении верхнего и нижнего лучей, что защищает систему от ложных тревог вызванных, например, движением мелких домашних животных или падающими листьями. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.

ХАРАКТЕРИСТИКИ

дальность действия в помещении: 300м
дальность действия на улице: 150м
макс. дальность: 750м
питание: 10 – 30 в пост.
потребление: 48ма макс.
характер луча импульсный ик:
угол настройки: ±5° верт./±90°гориз.
рабочая температура: от -35° до +60°с.
период прерывания: 50 – 500 мсек.
влажность: 95% макс.
время тревоги: 2 сек.
тревожный выход: н.з. 28 в пост., 0.2 а.
корпус: ip-54.
вес: 700 г (2 устройства).

ОСНОВНЫЕ ПРЕИМУЩЕСТВА OPTEX AX-500PLUS

- Защита от видимого света и ЭМИ
- Работа при потере 99.5% энергии лучей
- Регулируемое время прерывания лучей
- Герметичный корпус с защитой от замерзания
- Двойная импульсная синхронизация лучей
- Быстрая настройка при помощи видоискателя и вольтметра
- Схема погодной дисквалификации

КОМПЛЕКТАЦИЯ

Инструкция, датчик OPTEX AX-500PLUS, комплект для крепежа.

ПРИОБРЕТАЮТСЯ ДОПОЛНИТЕЛЬНО

- OPTEX AX-3: Г-образный кронштейн;
- OPTEX HU-3: Обогревательный элемент;
- OPTEX BC-3: Задняя крышка;
- OPTEX PCS-3: Боковая крышка;
- Декоративные башни.

УСТАНОВКА ИЗВЕЩАТЕЛЯ

Активные извещатели создают охранный рубеж в виде невидимых инфракрасных лучей, перекрытие которых на определённое время вызывает сигнал тревоги. Данный способ эффективен для защиты периметрального ограждения при его преодолении методом перелаза. Передатчик и приёмник размещают по краям охраняемой зоны на небольшой высоте над ограждением (забором). Нарушитель, преодолевая ограждение должен подняться над верхним краем, тем самым, перекрыть луч своим телом и вызвать сигнал тревоги. Для предотвращения появления ложных срабатываний извещателя от птиц и животных, рекомендуется устанавливать приемник и передатчик извещатель на дополнительном кронштейне с выносом места установки во внутрь охраняемой зоны. При этом фактор срабатывания извещателя на животных и птиц уменьшается и одновременно увеличивается вероятность обнаружения нарушителя за счёт затруднения преодоления зоны обнаружения при помощи подручных средств. Если используются несколько комплектов извещателей, то лучи передатчика одного комплекта не должны попадать в приемник другого.Последовательность установки:
- Отвинтите фиксирующий винт и снимите верхнюю крышку;
- Наметьте отверстия для установки и просверлите их;
- Пропустите кабель через заранее подготовленное отверстие в корпусе извещателя (приемнике и передатчике);
- Закрепите корпус на поверхности установки саморезами, не пережимая кабель;
- проюстируйте оборудование(После установки приемника и передатчика, возможно, будет необходима регулировка углов поворота / наклона по горизонтали и вертикали).

ИТОГО

Активные инфракрасные извещатели OPTEX AX-500PLUS производства компании Optex могут применяться в системах охранной сигнализации для обнаружения несанкционированного проникновения человека. А уникальные технологии Optex обеспечат надежную и стабильную работу без ложных тревог на объекте любой сложности.
