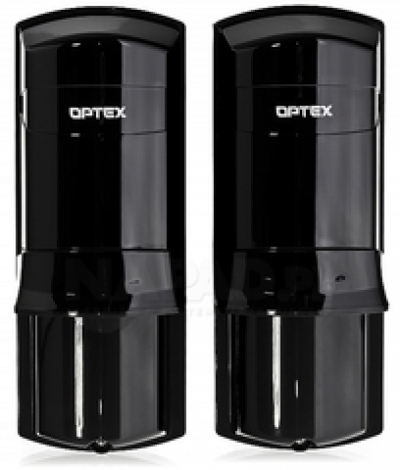

ИК-барьер AX-200TF (Код: 21676)

Активные инфракрасный извещатель (ИК лучевые барьеры) OPTEX AX-200TF

Извещатели малой и средней дальности OPTEX AX-200TF являются усовершенствованной версией серии TN. Цепь автоматического усиления постоянно отслеживает изменения уровня сигнала, вызванные сменой погодных условий, и настраивает чувствительность извещателя, компенсируя воздействие окружающей среды. В извещателях этой серии реализована возможность выбора несущей частоты лучей (4 канала), что позволяет использовать их для защиты протяженных участков, устанавливая пары в ряд или друг над другом. 4-уровневый светодиод значительно упрощает настройку извещателя, сигнализируя о состоянии процесса.

ЧТО ТАКОЕ ЛУЧЕВОЙ БАРЬЕР

Активные инфракрасные лучевые барьеры. Такой извещатель состоит из приемника и передатчика. Защищенное исполнение элементов, находящихся в корпусе из термостойкого пластика, позволяет использовать извещатель в экстремальных климатических условиях при наружной установке. Извещатель регистрирует вторжение только при одновременном пересечении верхнего и нижнего лучей, что защищает систему от ложных тревог вызванных, например, движением мелких домашних животных или падающими листьями. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.

ХАРАКТЕРИСТИКИ

дальность действия в помещении: 120м
дальность действия на улице: 60м
макс. дальность: 600м
питание: 10 – 30 в пост.
потребление: 48ма макс.
характер луча импульсный ик:
угол настройки: ±5° верт./±90°гориз.
рабочая температура: от -35° до +60°с.
период прерывания: 50 – 500 мсек.
влажность: 95% макс.
время тревоги: 2 сек.
тревожный выход: н.з. 28 в пост., 0.2 а.
корпус: ip-65.
вес: 700 г (2 устройства).

ОСНОВНЫЕ ПРЕИМУЩЕСТВА OPTEX AX-200TF

- Надежный извещатель для беспроводных систем(Аккумуляторы и радиопередатчик в комплект не входят);
- Открытая платформа для интеграции в любые радиоканальные охранные системы;
- Время прерывания регулируется в соответствии с особенностями объекта. При установке над забором большое время прерывания позволяет детектировать нарушителей, но пропускать животных;
- Для генерации тревоги требуется одновременное пересечение двух лучей
- Надежная работа при потере 99,5% энергии лучей;
- Облегченная установка и настройка сначала при помощи видоискателя (грубо), а затем по вольтметру (точно);
- Герметизация оптики защищает от попадания пыли и насекомых внутрь корпуса;
- Уровень защиты: IP-65;
- Защита от разрядов: 15 кВ ;

КОМПЛЕКТАЦИЯ

Инструкция, датчик OPTEX AX-200TF, комплект для крепежа.

ПРИОБРЕТАЮТСЯ ДОПОЛНИТЕЛЬНО

- OPTEX AX-3: Г-образный кронштейн;
- OPTEX HU-3: Обогревательный элемент;
- OPTEX BC-3: Задняя крышка;
- OPTEX PCS-3: Боковая крышка;
- Декоративные башни.

УСТАНОВКА ИЗВЕЩАТЕЛЯ

Активные извещатели создают охранный рубеж в виде невидимых инфракрасных лучей, перекрытие которых на определённое время вызывает сигнал тревоги. Данный способ эффективен для защиты периметрального ограждения при его преодолении методом перелаза. Передатчик и приёмник размещают по краям охраняемой зоны на небольшой высоте над ограждением (забором). Нарушитель, преодолевая ограждение должен подняться над верхним краем, тем самым, перекрыть луч своим телом и вызвать сигнал тревоги. Для предотвращения появления ложных срабатываний извещателя от птиц и животных, рекомендуется устанавливать приемник и передатчик извещатель на дополнительном кронштейне с выносом места установки во внутрь охраняемой зоны. При этом фактор срабатывания извещателя на животных и птиц уменьшается и одновременно увеличивается вероятность обнаружения нарушителя за счёт затруднения преодоления зоны обнаружения при помощи подручных средств. Если используются несколько комплектов извещателей, то лучи передатчика одного комплекта не должны попадать в приемник другого.Последовательность установки:
- Отвинтите фиксирующий винт и снимите верхнюю крышку;
- Наметьте отверстия для установки и просверлите их;
- Пропустите кабель через заранее подготовленное отверстие в корпусе извещателя (приемнике и передатчике);
- Закрепите корпус на поверхности установки саморезами, не пережимая кабель;
- проюстируйте оборудование(После установки приемника и передатчика, возможно, будет необходима регулировка углов поворота / наклона по горизонтали и вертикали).

ИТОГО

Активные инфракрасные извещатели OPTEX AX-200TF производства компании Optex могут применяться в системах охранной сигнализации для обнаружения несанкционированного проникновения человека. А уникальные технологии Optex обеспечат надежную и стабильную работу без ложных тревог на объекте любой сложности.
