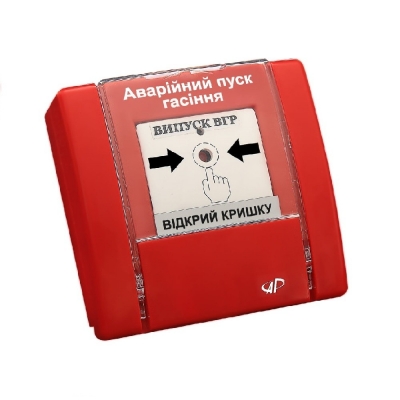

Аварийный пуск гашения РУПД-09-R-О-N-1 (Код: 21774)

Устройство ручного управления пожаротушением, дымоудалением и другой автоматикой (далее РУПД) представляет собой устройство, предназначенное для ручного включения режимов в приборах приемо-кнтрольных пожарных и управления ВЕКТОР-1" и других. РУПД устанавливаются в закрытых помещениях различных зданий и сооружений.

РУПД рассчитан на непрерывную круглосуточную работу по двух или трехпроводному шлейфу пожарной сигнализации (далее ШПС) с номинальным напряжением питания ШПС 12 В или 24 В.

РУПД имеют индикатор состояния – красный светодиод, расположенный в центре рабочего поля (клавиши). Дежурный режим или начальное состояние индуцируется мигающим индикатором, а сработка или нажатие - светящимся постоянно.

РУПД могут иметь индикатор режима (состояния) прибора - синий светодиод, расположенный в нижнем левом углу лицевой стороны. Этот индикатор имеет надпись с режимом или состоянием, которое индуцируется. Питание этого индикатора осуществляется отдельным шлейфом.

Технические характеристики

• Диапазон питающих напряжений: 9 ÷ 30 В;
• Ток потребления дежурном режиме при максимальном напряжении питания 30В:
  - по цепи «-ШПС»: не более 50 мкА;
  - по цепи «-24В»: не более 500 мкА;
• Ток потребления в режиме «Включено» устанавливается внешним резистором в диапазоне значений: 2 ÷ 20 мА;
• Внутреннее сопротивление в режиме «Включено» по цепи «ШПС» при токе 20мА: не более 500 Ом;
• Усилие, необходимое для включения устройства (нажатия клавиши): 22,5± 2,5 Н;
• Габаритные размеры: не более 102×102×38 мм;
• Масса: не более 0,12 кг;
• Средний срок службы: не менее 10 лет.
